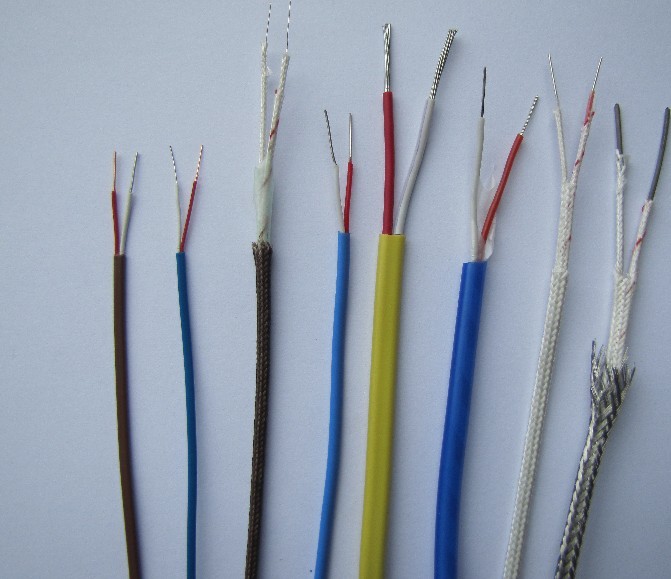

高温补偿电缆KXFFRP本产品广泛用于电力、石油、化工、冶金、国防科研等高温范围内的多点测温：该电缆具有防潮、防燃、耐酸碱、耐高温、低温、耐老化等特点，该产品的电绝缘性能优良，具有线对屏蔽和总屏蔽的电缆能有效地防止外界干扰，提高测量精度。

　　一、补偿电缆用途说明生产执行标准 采用******标准。

　　二、使用条件

　　1、补偿电缆用途说明环境温度-60～275℃；

　　2、电缆敷设温度应不低于-20℃，推荐的允许弯曲半径；

　　（1）无铠装层的电缆应不小于电缆外径的10倍；

　　（2）有铠装层或具有总屏蔽结构的电缆不小于电缆外径的12倍。

　　耀和电缆随时提供补偿电缆用途说明，欢迎致电咨询

高温补偿电缆KXFFRP用途说明

1、         用途： 热电偶用（耐高温）补偿导线、补偿电缆，是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。 2：使用条件： （1） 工作温度：耐热用：zui高200℃和260℃两种； 一般用：zui高70℃和105℃两种。

2、 zui低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃； 聚氯乙烯绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。

3、zui小弯曲半径：聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。 3、产品品种、规格、结构型式 （1） 产品品种及型号：见表1 表1

　　补偿电缆产品名称 型 号 配用热电偶 热电偶分度号

　　铜-铜镍补偿型导线（电缆） SC 铂铑10-铂热电偶铂铑13-铂热电偶 S

　　铁-铜镍补偿型导线（电缆）铜-铜镍补偿型导线（电缆） KCAKCB 镍铬-镍硅热电偶 K

　　镍铬-镍硅延长型导线（电缆） KX 镍铬-镍硅热电偶 K

　　铁-铜镍补偿型导线（电缆）镍铬硅-镍硅延长型导线（电缆） NCNX 镍铬硅-镍硅热电偶 N

　　镍铬-铜镍延长型导线（电缆） EX 镍铬-铜镍热电偶 E

　　铁-铜镍延长型导线（电缆） JX 铁-铜镍热电偶 J

　　铜-铜镍延长型导线（电缆） TX 铜-康铜镍电偶 T

　　（2） 补偿电缆用途说明产品规格：见表2表2

　　名 称 导体标称截面mm2 导体结构 mm

　　补偿导线 补偿电缆 A B

　　线芯对数 1 二线组：1～24对三线组：1～19对 0.5 1/Φ0.80 7/Φ0.30

　　1.0 1/Φ1.13 7/Φ0.43

　　1.5 1/Φ1.37 7/Φ0.52

　　2.5 1/Φ1.76 19/Φ0.41

　　注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对 为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。 ② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。 4、技术要求 （1） 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3

　　补偿电缆用途说明产品型号 补偿导线及电缆线芯 绝缘层着色 配用热电偶分度号

　　正极 负极 正极 负极

　　SC 铜 铜镍0.6 红 绿 S（铂铑10-铂）R（铂铑13-铂）

　　KCA 铁 铜镍22 红 蓝 K（镍铬-镍硅）

　　KCB 铜 铜镍40 红 蓝

　　KX 镍铬10 镍硅 红 黑

　　EX 镍铬10 铜镍45 红 棕 E（镍铬-铜镍）

　　JX 铁 铜镍45 红 紫 J（铁-铜镍）

　　TX 铜 铜镍45 红 白 T（铜-铜镍

　　NC 铁 铜镍18 红 灰 N（镍铬硅-镍硅）

　　NX 镍铬硅 镍硅 红 灰

　　（2） 补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4 表4

　　使用分类 标志代号 允差等级及标志 护套着色

　　普通级 精密级 普通级 精密级 本安型

　　一般用 G 省 S 黑色 灰色 蓝色

　　耐热用 H 黑色 灰色 蓝色
